河南海湾JTY-GD-G3X点型光电感烟火灾探测器（海湾消防烟感）

简要描述：

更新时间：2023-03-18 16:24:52
访问量：31716

产品咨询联系我们

河南宝盈集团bbin平台app下载

/ Products Classification 点击展开+

详细介绍

海湾JTY-GD-G3X点型光电感烟火灾探测器（海湾消防烟感）

一、海湾JTY-GD-G3X点型光电感烟火灾探测器（海湾消防烟感）概述

　　海湾JTY-GD-G3X点型光电感烟火灾探测器（海湾消防烟感）是采用红外散射原理研制而成的点型光电感烟火灾探测器。本探测器结构新颖、外形美观、性能稳定可靠、抗潮湿性强，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。

二、海湾JTY-GD-G3X点型光电感烟火灾探测器（海湾消防烟感）功能特点

　　1.海湾消防烟感G3X地址编码可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。

　　2.海湾消防烟感G3X单片机实时采样处理数据、并能保存14个历史数据，曲线显示跟踪现场情况。

　　3.海湾消防烟感G3X具有温度、湿度漂移补偿，灰尘积累程度及故障探测功能。

　　4.海湾消防烟感G3X无极性二总线信号。

三、海湾JTY-GD-G3X点型光电感烟火灾探测器（海湾消防烟感）功能参数

　　信号总线电压：总线24V 允许范围16V～28V

　　监视电流≤0.3mA

　　报警电流≤1.0mA

　　编码方式：电子编码（编码范围为1～242）

　　线制：信号二总线无极性

　　使用环境温度：-10°C～+55°C

　　相对湿度≤95%，不凝露

　　外壳防护等级：IP23

　　壳体材料和颜色：ABS，象牙白

　　重量：约115g

　　海湾消防烟感G3X外形尺寸：Φ103mm H55mm

海湾JTY-GD-G3X点型光电感烟火灾探测器（海湾消防烟感）保护面积：

当空间高度为 6m～12m 时，一个探测器的保护面积，对一般保护场所而言为 80m2。空间高度为 6m 以下时，保护面积为 60m2。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

海湾JTY-GD-G3X点型光电感烟火灾探测器（海湾消防烟感）结构特征、安装与布线：

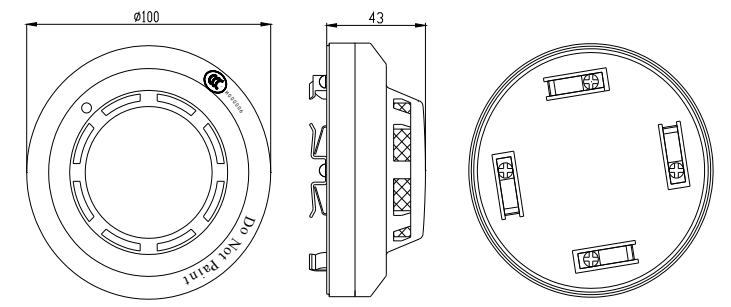

探测器的外形结构示意图如图：

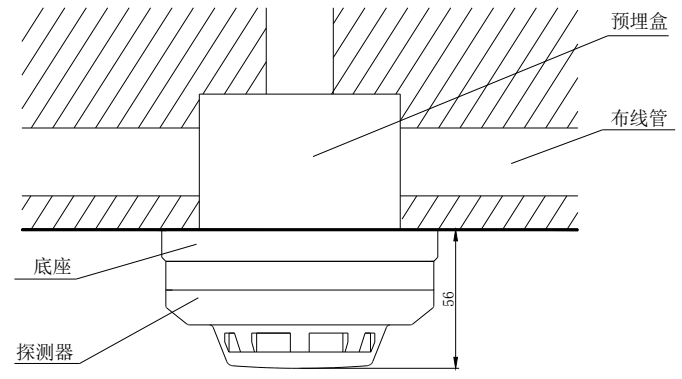

探测器安装方式如图：

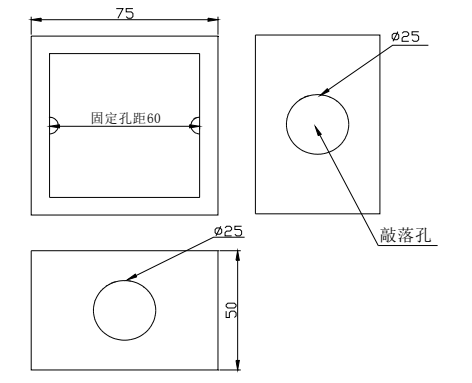

接线盒可采用 86H50 型标准预埋盒，其结构尺寸外形示意图如图：

DZ-02 探测器通用底座外形示意图如图：

底座上有 4 个导体片，1、3 片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯

的方向。预埋管内的探测器总线分别接在 1、3 接线端子上（不分极性），另一对导体片用来辅助固定探测器。

待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

海湾消防烟感G3X布线要求：探测器二总线宜选用截面积≥1.0mm2 的耐火 RVS 双绞线，穿金属管或阻燃管敷设。
